Tecnica filoviaria

Equipaggiamento elettrico CGE con avviatore PCM
(vett. 4033-4047, 4049-4063, 4073-4151)


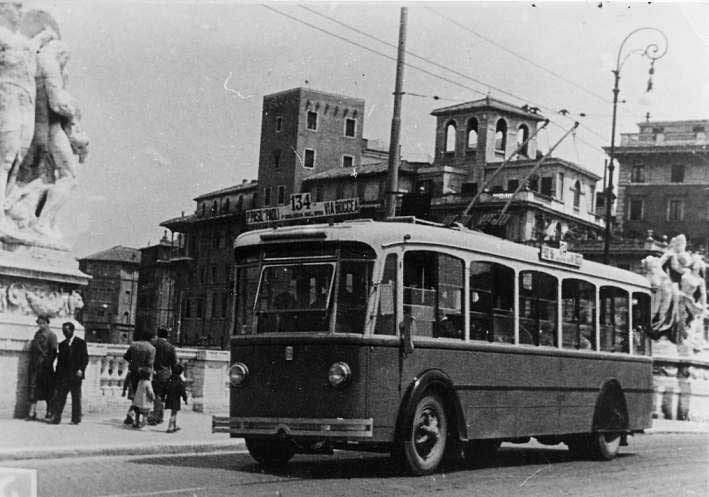

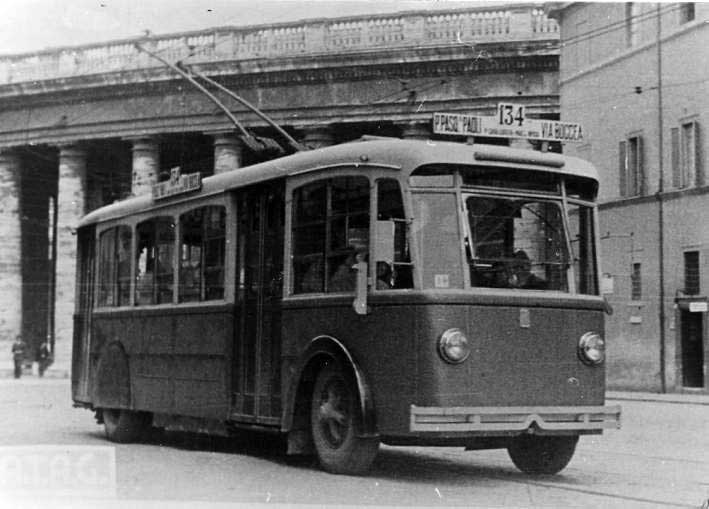

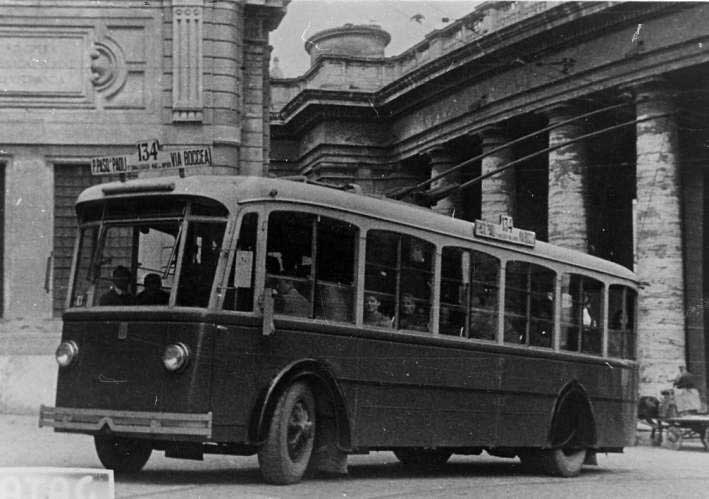

Gruppo 4073-4151

Dal 1937 fino alle ultime radiazioni del 1958 l'ATAG ha in servizio due gruppi di filobus a due assi con equipaggiamento elettrico CGE, dotati del ben noto avviatore tipo PCM, gi largamente impiegato in varie versioni in trazione tramviaria e metropolitana. I gruppi in oggetto sono le serie prototipo Fiat 4033-4047 ed Alfa Romeo 4049-4063 (costruzione 1936) e i filobus Fiat 4073-4151 (costruzione 1937).

L'equipaggiamento PCM, a comando pneumatico, consente l'avviamento reostatico automatico e il collegamento serie-parallelo dei motori, con tre diversi gradi accelerazione in parallelo; consente anche la frenatura elettrica reostatica a campi incrociati con autoeccitazione dei motori.

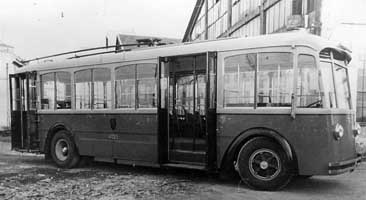

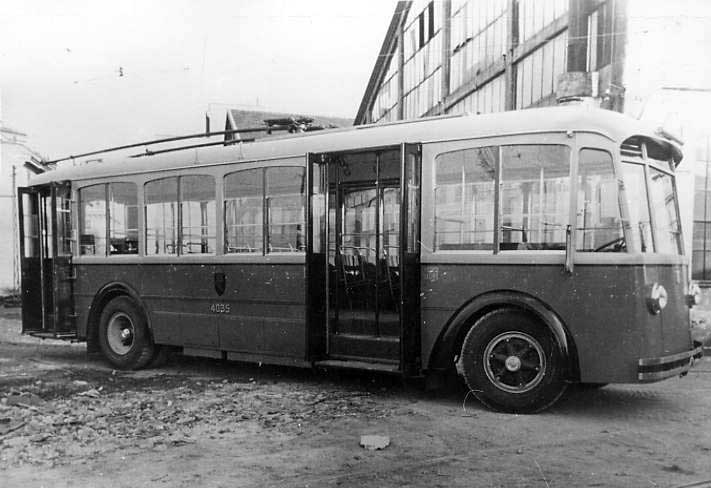

4035

Dal 1956 al 1958 i due gruppi furono avviati alla demolizione, recuperando dei componenti elettrici; in particolare un certo numero di avviatori PCM fu passato alla STEFER, per utilizzarli nella ricostruzione dei treni urbani.

Equipaggiamento elettrico

L'equipaggiamento elettrico dei filobus comprende i seguenti tipi di motore di trazione a 600 V, a quattro poli, eccitato in serie:

La condotta del filobus si effettua con gli usuali pedali di accelerazione e freno. Il pedale di accelerazione ha le seguenti posizioni:

La frenatura reostatica si ha su tre posizioni, nella prima parte della corsa del pedale del freno pneumatico.

Impianto a bassa tensione a 24 V; motogeneratore di carica batteria da 500 W. Possibilit di marcia di emergenza a batterie (48 V).

Circuito di comando

La parte sinistra della figura sottostante lo schema semplificato del circuito di comando, con la indicazione dei soli elementi necessari a seguirne il funzionamento; seguono lo schema del circuito di trazione e la successione di azionamento dei contattori.

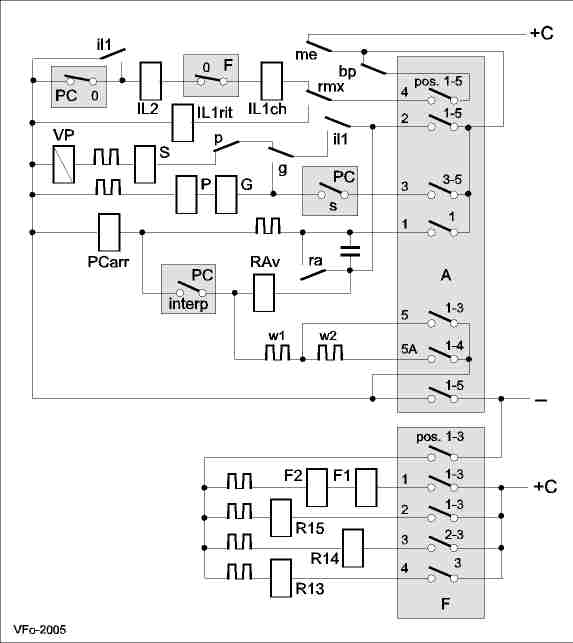

Schema semplificato del circuito di comando.

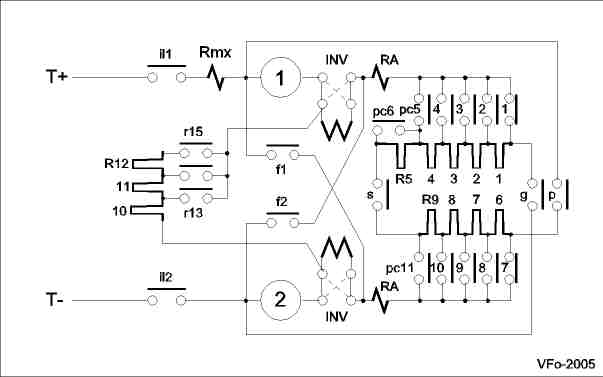

Schema semplificato del circuito di trazione.

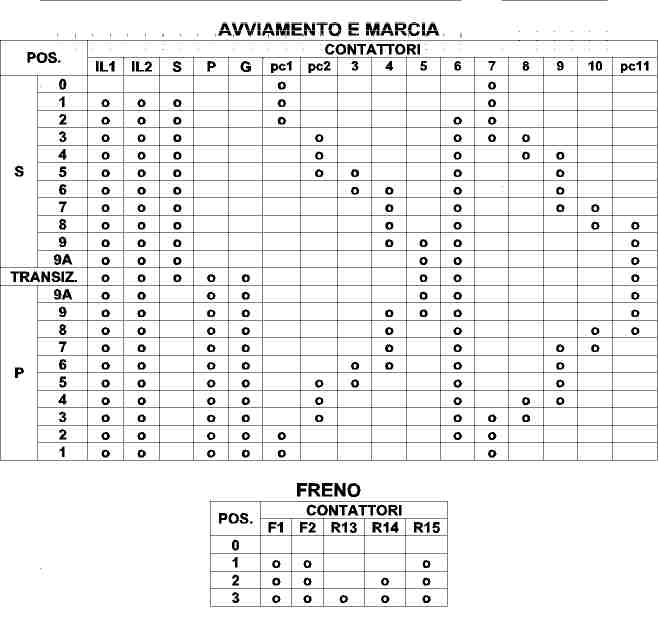

Successione di azionamento dei contattori.

I circuiti di comando e trazione constano dei seguenti elementi (v. schemi).

Circuito di comando
IL1 Teleruttore di linea con apertura per massima corrente sul positivo di alimentazione (T+); dotato di bobina di chiusura IL1ch e di bobina di ritenuta IL1rit, oltre che di bobina amperometrica per l'apertura a massima corrente del contatto ca/mx.
IL2 Teleruttore di linea sul negativo di alimentazione (T-).
A Combinatore di avviamento comandato a pedale, a 5 posizioni 1, 2, 3, 4, 5 (a riposo il pedale in pos. 0). La pos. 1 d l'avviamento del rotabile con i motori in serie e tutto il reostato inserito; in 2 si ha la progressiva esclusione del reostato in 10 passi sotto il controllo del rel di accelerazione RA; in 3, 4, 5 si passa alla combinazione in parallelo dei motori e si esclude progressivamente il reostato in 10 passi con tre diversi valori di accelerazione.
F Combinatore di frenatura F azionato nella prima parte della corsa del pedale del freno pneumatico, a 3 posizioni 1, 2, 3 (a riposo il pedale in pos. 0); d luogo al collegamento dei motori per la frenatura reostatica.
PC Combinatore di comando a comando pneumatico a 10 posizioni, per l'esclusione del reostato e la combinazione serie-parallelo dei motori. Aziona meccanicamente gli 11 contatti di potenza numerati pc1-pc11 sullo schema del circuito di trazione e nella tabella di successione degli azionamenti. I contatti ausiliari PC:0 e PC:s indicati nello schema del circuito di comando sono chiusi risp. in posizione 0 e a fine serie (pos. 9A); il contatto di interposizione interp chiuso tra ogni posizione e la successiva.
VP Elettrovalvola di comando PC. Con VP eccitata l'aria compressa immessa nella camera (a) del cilindro che tende a far spostare PC dalla pos. 0 verso la 10, mettendo in comunicazione l'altra camera (b) con l'atmosfera; diseccitando VP, la situazione si inverte e l'aria immessa nella camera (b) mentre la (a) in comunicazione con l'atmosfera, determinando il moto inverso di PC.
PCarr Elettromagnete di arresto di PC.
S, G, P Contattori ausiliari per le combinazioni serie e parallelo.
RAv Avvolgimento ausiliario del rel di accelerazione (i due avvolgimenti principali sono in serie con i motori).
F Combinatore di frenatura reostatica comandato dalla prima parte della corsa del pedale del freno pneumatico, a 3 posizioni 1, 2, 3 (a riposo il pedale in pos. 0). Il contatto ausiliario F:0 chiuso con combinatore in pos. 0.
F1, F2 Contattori per l'inserzione del freno reostatico.
R13, R14, R15 Contattori per i tre gradini di frenatura reostatica.
Circuito di trazione
R1-R9 Reostato di avviamento.
pc1-pc11 Contatti di potenza dell'avviatore PC.
f1, f2; r13-r15 Contatti dei contattori di frenatura elettrica.
il1, il2 Contatti di chiusura del circuito di trazione.
Rmx Bobina del rel di massima corrente.
RA Bobine amperometriche del rel di accelerazione.
INV Invertitore di marcia.

Le indicazioni T+ e T- denotano i trolley positivo, risp. negativo; +C l'alimentazione del circuito di comando. Altri elementi del circuito di comando, quali contattori di blocco porte (bp) e di marcia su batterie (me) sono solo accennati o sono del tutto omessi dallo schema.

Si presuppone qui di seguito che, prima di azionare il pedale acceleratore, il conducente abbia posto l'invertitore in marcia avanti (o indietro), abbia chiuso le porte e abbia posto il commutatore per marcia di emergenza in pos. normale. In tal modo il circuito di comando alimentato dalla tensione di linea. I circuiti chiusi dai combinatori A ed F sono denotati con un numero indicato sullo schema del circuito di comando e indicati in parentesi (ad es. A(1)) nella seguente descrizione.

pos. pedale circuito di comando* circuito di trazione
Avviamento reostatico, marcia in serie, transizione, marcia in parallelo.
A 0 Circuito aperto. I contatti di potenza pc1 e pc7 sono chiusi. Circuito di trazione predisposto ma non alimentato.
A 1 Dal circ. A(4) eccitano i due teleruttori di linea IL1 e IL2, con il controllo di PC ed F a riposo (PC 0, F 0).
Dal circ. A(2) con il1 chiuso eccitano il teleruttore serie S e la valvola VP di immissione aria nella camera di avanzamento di PC; PC passa in pos. 1, dove per bloccato dall'eccitazione della bobina di arresto PCarr dal circ. A(1).I motori sono collegati in serie da s e sono alimentati con tutto il reostato incluso (res. da R1 a R9), attraverso i due contatti pc1 e pc7 chiusi a riposo.
A 2 Si apre il circ. A(1) e la diseccitazione di PCarr consente l'avanzamento di PC verso la pos. 2. Durante il passaggio di PC da 1 a 2 si chiude il contatto di interposizione su PC e di conseguenza la bobina di arresto PCarr alimentata in serie all'avvolgimento derivato RAv del rel di accelerazione dal circ. A(2).
Quando PC stabilmente arrivato in pos. 2, si apre il contatto interp, ma il rel di accelerazione resta attratto per l'azione dei due avvolgimenti amperometrici percorsi dalla corrente dei motori e tramite il contatto ra seguita ad alimentare PCarr.; inoltre RAv ancora alimentato dai circ. A(2) e A(5) in serie alla res. w1. La chiusura del contatto pc6 esclude la resistenza R5.
La situazione resta stabile fintanto che la corrente assorbita dai motori non scende ad un limite prestabilito, la vettura avendo acquistato velocit; la corrente derivata in RAv non pi sufficiente a tenere il rel, che cade e diseccita la bobina di arresto PCarr. Con la regolazione del valore di w1 possibile tarare il valore della corrente in corrispondenza del quale RA cade.
Con la diseccitazione di PCarr, PC inizia ad avanzare dalla pos. 2 alla 3; dal contatto di interposizione eccitano in serie PCarr e RAv e si prepara il passaggio alla pos. PC 4.

In pos. PC 3 sono chiusi i contatti pc2, 6, 7, 8; sono pertanto escluse le resistenze R1, 5 e 6 del reostato.

Cos di seguito si arriva alla pos. PC 9A.

In PC 9A sono chiusi i contatti pc5, 6, 11 col che tutto il reostato escluso.

A 3 Dal circuito A(3), essendo pc/s chiuso, eccitano i contattori P e G; dal contatto di scambio g diseccitano S e VP; l'aria compressa immessa ora nella camera di retrocessione di PC, che tende a tornare verso la pos. 0. Con P e G eccitati ed S caduto, essendo PC sempre in pos. 9A, i due motori sono alimentati in parallelo, ognuno in serie a quattro resistenze del reostato.
PC retrocede verso la pos. 9. Durante il passaggio di PC da 9A a 9 si chiude il contatto di interposizione su PC e di conseguenza la bobina di arresto PCarr alimentata in serie all'avvolgimento derivato RAv del rel di accelerazione dal circ. A(2).
Quando PC stabilmente arrivato in pos. 9, si apre il contatto interp, ma il rel di accelerazione resta attratto per l'azione dei due avvolgimenti amperometrici percorsi dalla corrente dei motori e tramite il contatto ra seguita ad alimentare PCarr.; inoltre RAv ancora alimentato dai circ. A(2) e A(5) in serie alla res. w1.

Con la chiusura dei contatti pc4, 5, 6, 11 si esclude la resistenza R4.

Segue lo stesso funzionamento visto per il passaggio da A2 ad A3, ma con il moto di retrocessione di PC, che termina tornando nella pos. 1.

Con PC in pos. 1 sono chiusi i contatti pc1 e 7; essendo per chiusi g e p in luogo di s, ogni motore alimentato direttamente dalla linea.

A4, A5 Il passaggio in A4 o in A5 dopo aver sostato in A3 per il tempo sufficiente all'esclusione del reostato non ha alcun effetto sulla marcia del rotabile. Qualora invece il conducente passi direttamente da A2 ad A4, alla resistenza w1 si somma dal circ. A(6) la resistenza w2; la corrente di taratura di RA risulta minore ed RA cade per un maggior valore della corrente nei motori; il rotabile passa verso la fine parallelo con una maggiore accelerazione. Passando poi direttamente da A2 ad A5, si annulla la corrente di taratura di RA, che cade per un valore ancora pi elevato di corrente di trazione, ottenendo la massima accelerazione nel passaggio in parallelo.
Retrocess. da
A3, A4 o
A5 ad A0
PC retrocede dalla pos. 1 alla pos. 0, mentre cadono i contattori P e G; con la caduta di IL1 e IL2 si apre il circuito di trazione.
Retrocess.
da A2 ad A0
PC retrocede dalla pos. 9A alla pos. 0, ripercorrendo le posizioni intermedie, mentre cadono i contattori P e G; con la caduta di IL1 e IL2 si apre il circuito di trazione.
Frenatura reostatica.
F0 Circuito di frenatura aperto.
F1 Eccitano i contattori di freno F1 ed F2 ed il contattore R15. Con l'apertura in F:0 si impedisce la contemporanea chiusura del circuito di trazione (nota). I due motori sono cortocircuitati, incrociandone i campi, sulla resistenza R12+11+10.
F2 Eccitano i contattori R15 ed R14. La resistenza di frenatura si riduce ad R11+10.
F3 Eccitano i contattori R15, R14 ed R13.. La resistenza di frenatura si riduce ad R10.

Nota. - In queste vetture, azionando simultaneamente i pedali di acceleratore e freno, ha la precedenza quest'ultimo e il circuito di trazione non viene alimentato. Ci obbliga i conducenti ad usare il freno a mano per marcare corrente sotto le slitte degli scambi.
