Note di trazione elettrica

Rimorchi pilota e doppia trazione su reti tramviarie urbane
con motrici a comando diretto

I locomotori dell'ATAG di Roma, una ricerca di archeologia tramviaria



Treni reversibili
Impiego di rimorchiate pilota
Impiego di unità motrici doppie a motore singolo
Accoppiamento di due motrici a due motori
Sistema Schuckert a conduttore unico
I locomotori ATAG L1-L27 del 1926

Treni reversibili

Verso i primi anni Venti le grandi reti tramviarie delle capitali dell'Europa continentale, quelle di Parigi, Berlino, Budapest, Vienna, si trovarono a dover affrontare il problema della gran quantità di capolinea tronchi che, costruiti tra il 1880 e il 1910, seguitavano a limitare notevolmente la capacità di traffico globale delle reti, sia per l'impossibilità di utilizzare in molti casi convogli con una o più rimorchiate, sia per il rallentamento dato dalla manovra di inversione di posizione della motrice rispetto ai rimorchi, il così detto salto della motrice, ad ogni capolinea utilizzabile da treni di motrice e rimorchi. Due erano le vie per risolvere il problema: la costruzione di anelli ai capolinea e la realizzazione di unità reversibili, ossia tali da avere il posto condotta ad entrambe le estremità del treno, composto da un numero qualsiasi, almeno due, di rotabili. Mentre alcune reti, come ad es. Vienna, scelsero la prima via, altre, in primo luogo Parigi e Budapest, svilupparono per diverse vie il treno reversibile.

Con l'introduzione nelle reti tramviarie del comando multiplo, già in uso sulle ferrovie metropolitane fin dal primo decennio del secolo, avvenuta a partire dai primi anni Trenta, il problema di avere io posto di condotta in più punti di un treno sarebbe stato in seguito risolto con relativa facilità; ma negli anni Venti il parco tramviario europeo era composto quasi esclusivamente da motrici a due assi a due motori, a comando diretto e per questi rotabili la soluzione del treno tramviario reversibile richiese un bel po' di ingegno.

Due erano le vie da seguire per questa realizzazione:

  1. l'unione di una motrice ed una rimorchiata pilota (ossia un rimorchio dotato, almeno ad una estremità, di posto di guida) e
  2. l'accoppiamento di due motrici.

Con uno o l'altro di questi sistemi si sarebbero realizzati treni di due rotabili dotati di cabine di guida alle due estremità, quindi bidirezionali come lo erano le motrici isolate; una maggiore capacità di trasporto si sarebbe poi potuta ottenere aggiungendo una ulteriore rimorchiata tra motrice e rimorchio pilota o tra le due motrici, anche se la cosa, come vedremo, non sarà molto consigliabile.

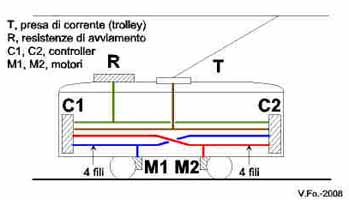

Il disegno sovrastante schematizza l'impianto di trazione di una ordinaria motrice bidirezionale a due assi, dotata di due motori in serie e di avviamento serie-parallelo reostatico, utilizzata quasi esclusivamente nelle reti tramviarie europee a partire dal primo decennio del secolo XX. L'esigenza fondamentale da soddisfare nella realizzazione di un treno bidirezionale di due o più rotabili con un comando diretto della motrice è stata sempre quella di ridurre al minimo il numero dei fili necessari tra i diversi rotabili, fili che, essendo il comando diretto, sono chiamati a portare tutta la corrente del circuito di trazione e la stessa può raggiungere valori elevati in caso di notevoli potenze installate; i fili dovranno quindi essere di grossa sezione e, se in numero eccessivo, daranno luogo ad evidenti difficoltà negli accoppiamenti specie nel caso che i treni non abbiano una composizione bloccata.

A titolo di esempio, per una motrice come le otto finestrini di Roma dotata di due motori da 40 kW l'uno alimentati a 550 V, la corrente massima nel circuito di trazione sarà di 2x40000/550=145 A, valore di tutto rispetto che adottando una densità di corrente di 3 A/mmq darebbe per i conduttori una sezione di 48 mmq.

Impiego di rimorchiate pilota

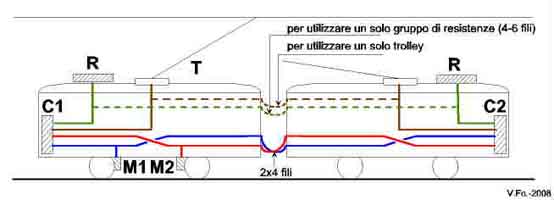

Lo schema sottostante mostra la disposizione per realizzare una coppia motrice-rimorchiata pilota.

Il concetto base è il semplice trasporto di un controller della motrice all'altra estremità della rimorchiata. Il numero minimo di fili richiesto è pari ad 8, 4 per ogni motore necessari all'invertitore, se la rimorchiata pilota è dotata di proprio trolley e proprie resistenze di avviamento. Volendo utilizzare sempre il trolley della motrice (disposizione scomoda per i conducenti nell'azionamento degli scambi elettrici, trovandosi la presa di corrente a diversa distanza dalla testata del treno a seconda che lo stesso sia condotto dalla motrice o dalla rimorchiata) occorre un altro filo per portare l'alimentazione al controller della rimorchiata; se poi si volessero utilizzare sempre le resistenze di avviamento della motrice, si dovrebbe aggiungere un numero di fili variabile da 4 ad 8, a seconda del numero di tacche di avviamento reostatico.

Nell'esempio di cui sopra sia la motrice che il rimorchio pilota solo monodirezionali (semipilota); ma nulla vieta di lasciare installato nella motrice il controller lato accoppiamento, così che la stessa possa essere impiegata nel modo usuale come motrice isolata o al traino di una normale rimorchiata; così pure il rimorchio pilota potrebbe essere dotato di un secondo controller, rendendolo completamente bidirezionale. La prima disposizione è stata spesso usata per avere maggiore elasticità di esercizio, mentre la seconda ha trovato solo raro impiego.

In linea di principio, il sistema è adottabile anche per treni composti di più di due rotabili; ma il passaggio dei cavi di trazione nelle rimorchiate intermedie ha sempre sconsigliato questa applicazione.

Impiego di unità motrici a motore singolo

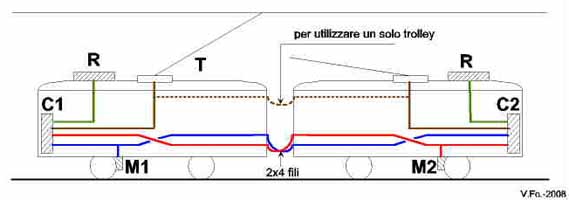

In questa disposizione i due motori in una coppia di rotabili, in luogo di essere entrambi posti su una vettura, sono montati uno per ogni vettura; si tratta quindi di accoppiamento di due motrici a motore unico, ognuna semipilota. Si vede subito che il sistema è una variante della coppia motrice-rimorchio pilota, come risulta chiaramente dallo schema sottostante (è come se si tagliasse in due una ordinaria motrice a due motori, trasformando poi i due monconi in motrici ad un motore).

Questa disposizione è stata usata su larga scala solo sulla rete di Budapest e sulle reti di città di provincia in Ungheria; preferendola all'adozione di rimorchi pilota forse per evitare di avere uno dei rotabili spinto anzichè trainato.

Valgono per questo caso le stesse osservazioni fatte per le coppie motrice-rimorchio pilota circa le prese di corrente e le resistenze di avviamento. E' da notare che il rapporto potenza/peso è lo stesso di un treno di motrice e rimorchio; da ciò segue che, con potenza sufficiente della motrice, si potrebbe aggiungere un ordinario rimorchio all'unità, inserendolo tra le due motrici; ma anche qui il passaggio dei cavi di trazione sconsiglia l'applicazione.

Accoppiamento di due motrici a due motori

Si realizzerebbe in questo modo una unità doppia bidirezionale a completa aderenza e di potenza doppia di quella di una ordinaria motrice. In realtà il sistema è stato raramente usato, almeno in trazione tramviaria, a causa del fatto che i normali controller delle motrici a comando diretto mal si prestano a portare la corrente assorbita da quattro motori in luogo di due; anche per i cavi di accoppiamento si potrebbe avere qualche problema. Oltre a ciò, se le due motrici debbono poter essere utilizzate anche singolarmente, si hanno complicazioni nella commutazione delle resistenze di avviamento che in doppia trazione dovrebbero avere un valore all'incirca pari alla metà di quello necessario in trazione singola.

Salvo qualche caso, l'accoppiamento di due motrici a due motori è stato utilizzato più su reti metropolitane o ferroviarie che su reti tramviarie, in generale per aumentare la potenza installata sui treni.

Sistema Schuckert a conduttore unico

Il problema di moltiplicare le unità motrici di un treno mantenendone la condotta dal solo posto di testa si fece sentire, fin dai primi anni del secolo XX, per le reti metropolitane che avevano rapidamente raggiunto notevoli intensità di traffico e per le quali le manovre di inversione della motrice ai capolinea erano difficilmente utilizzabili. Il sistema che al momento appariva di più immediata applicazione era quello di costruire treni con numero variabile di rimorchiate comprese tra due motrici, sempre con il comando dal posto di guida della motrice di testa; ciò era però difficilmente realizzabile con i sistemi a comando diretto per il notevole numero di fili di grossa sezione che avrebbero dovuto attraversare tutte le rimorchiate, sia per i pericoli insiti in queste condutture percorse da corrente di elevata intensità, sia per l'incertezza nella realizzazione di accoppiatori e cavi di giunzione.

La Schuckert propose un sistema nel quale si riusciva ad impiegare un unico conduttore, sia pure di grossa sezione, per alimentare la motrice di coda da quella di testa; un solo filo, per quanto grosso, non poneva gravi problemi nell'attraversamento di tutto il treno. Il principio del sistema è molto semplice, anche se, come spesso avviene, la sua pratica applicazione dava luogo a qualche difficoltà: mentre in trazione singola i due motori di una motrice seguitavano ad essere accoppiati con l'usuale sistema serie-parallelo, in doppia trazione i due motori di ogni motrice erano stabilmente collegati in parallelo fra loro e l'accoppiamento serie parallelo si eseguiva tra le due motrici. Il sistema è stato applicato su vasta scala, per quanto ci è noto, solo su reti metropolitane (Parigi, Berlino); ha trovato sporadica applicazione su alcune doppie motrici della rete tramviaria parigina ed è stato applicato ai 14 locomotori costruiti nel 1926-27 per l'ATAG di Roma.

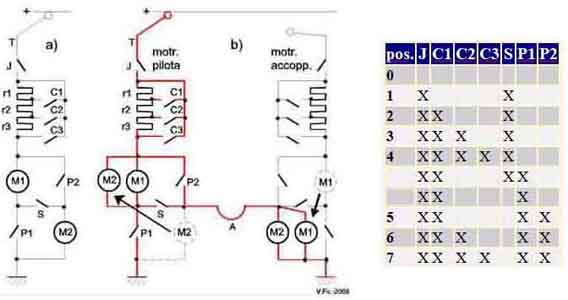

Come si possa realizzare questa connessione, è mostrato in linea di principio dallo schema sottostante.

pos. J C1 C2 C3 S P1 P2
0
1 S
E
R
I
E
X       X
2 X X     X
3 X X X   X
4 X X X X X
    X X     X X
    X X       X
5 P
A
R.
X X       X X
6 X X X     X X
7 X X X X   X X

In a) è lo schema semplificato di una ordinaria motrice a due motori: i contatti J, C1, C2, C3, S, P1, P2 sono quelli di un ordinario controller serie-parallelo ad avviamento reostatico; J ha la funzione di interruttore generale, S pone i due motori M1 ed M2 in serie, P1 e P2 collegano gli stessi in parallelo e C1, C2, C3 escludono successivamente parti del reostato. In doppia trazione, schema b), i motori della motrice pilota M1, M2 sono posti in parallelo fra loro, così come anche quelli della motrice accoppiata; il controller di quest'ultima è inattivo e i contatti di quello della motrice pilota operano sui 4 motori esattamente come nel caso di trazione singola su 2 motori. L'unica connessione che, attraverso il treno, collega le due motrici è costituita da un conduttore A.

All'atto pratico la faccenda si complica notevolmente, perchè:

  1. la disposizione non consente il comando degli invertitori (non indicati negli schemi), al quale sulle Thomson Double si è provveduto utilizzando invertitori a comando elettromagnetico a mezzo di una linea a due fili attraversante il treno;
  2. dovendo le motrici poter funzionare sia in singola che in doppia trazione, occorre predisporre sulle stesse un sistema di commutazione delle connessioni dei motori, che deve fornire le configurazioni motrice singola, motrice pilota, motrice accoppiata;
  3. l'esclusione di un motore guasto si presenta complessa, non potendo lasciare ad es. un motore in serie ad altri due in parallelo fra loro.

I locomotori ATAG L1-L27 del 1926

I 14 locomotori entrati in servizio nel 1927 sulla rete tramviaria di Roma furono previsti, in origine, per l'accoppiamento in doppia trazione e, almeno in parte, per la marcia autonoma su batteria di accumulatori, anche se entrambe le possibilità non sembra siano mai state sistematicamente utilizzate. La doppia trazione, in particolare, per la scarsa documentazione fotografica trovata non sembra aver trovato applicazione sui treni merci per le cave, che appaiono tutti muniti di un locomotore in testa e uno in coda e i carri merci non erano certamente muniti di condotta per il comando del locomotore di coda. Può anche darsi che la doppia trazione con locomotori entrambi in testa sia stata utilizzata per alcune linee in pendenza, ad es. per le cave alle pendici di Monte Mario, ma tracce non se ne sono trovate.


Il loc. L13 alle officine di Portonaccio; loc. L11 e L13 in doppia trazione.

Circa la parte elettrica dei locomotori, niente assolutamente è stato trovato nella documentazione ATAG, se non notizie del tutto generiche, l'unica interessante delle quali è il controller utilizzato, il K170-L (del quale peraltro non si sa nulla).

Le uniche informazioni, alcune delle quali ricavate solo dall'esame dei rottami oggi esistenti, dalle quali si può partire per ricostruire, con un po' di immaginazione, il circuito di questi rotabili, sono le seguenti:

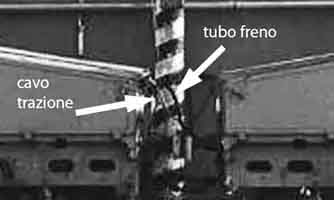

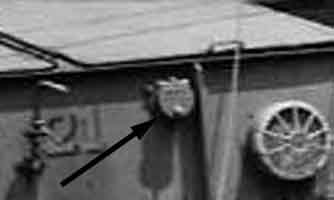

  1. il collegamento elettrico fra i locomotori accoppiati è dato da un unico conduttore, contenuto in accoppiatori posti sui frontali delle macchine;
  2. all'interno della cabina di guida centrale si trova un controller K170-L a quattro posizioni serie e tre parallelo, senza posizioni di freno reostatico, la manetta dell'invertitore presenta le seguenti 4 posizioni, oltre quella neutra: avanti singola, avanti doppia, indietro singola, indietro doppia con ovvio significato delle indicazioni;
  3. un secondo piccolo controller, montato a sinistra di quello principale, è dotato di 2 posizioni contraddistinte da avanti doppia, indietro doppia:
  4. un terzo controller è chiaramente destinato alla commutazione rete-batterie e di questo non ci occuperemo qui (anche perchè non abbiamo la più pallida idea di come funzionasse la marcia su batterie, come si ricaricassero le stesse, ecc.).

Dal tipo di collegamento tra i due rotabili si deduce che è stato usato come base il sistema Schuckert di comando. Non avendosi tra i due locomotori altri collegamenti all'infuori del cavo di trazione, gli invertitori saranno stati comandati a mano nelle due macchine; da ciò segue che le stesse erano previste per essere entrambe presidiate e solo per accoppiarsi direttamente, senza rotabili intermedi, in modo che i due conducenti potessero intendersi, magari a gesti. Solo la normale marcia poteva essere comandata dal locomotore di testa. Circa la manovra dei controller, si può ipotizzare che le cose siano andate nel modo seguente:

  1. marcia in trazione singola: l'invertitore si deve trovare in una delle due posizioni avanti singola o indietro singola;
  2. marcia in doppia trazione, locomotore pilota: l'invertitore si deve trovare in una delle due posizioni avanti doppia o indietro doppia e il secondo piccolo controller è escluso e può restare in una qualsiasi delle due posizioni;
  3. marcia in doppia trazione, locomotore accoppiato: l'invertitore si deve trovare in posizione neutra e il secondo piccolo controller si deve trovare in una delle due posizioni avanti doppia o indietro doppia, naturalmente in quella corrispondente al senso di marcia stabilito nel locomotore pilota

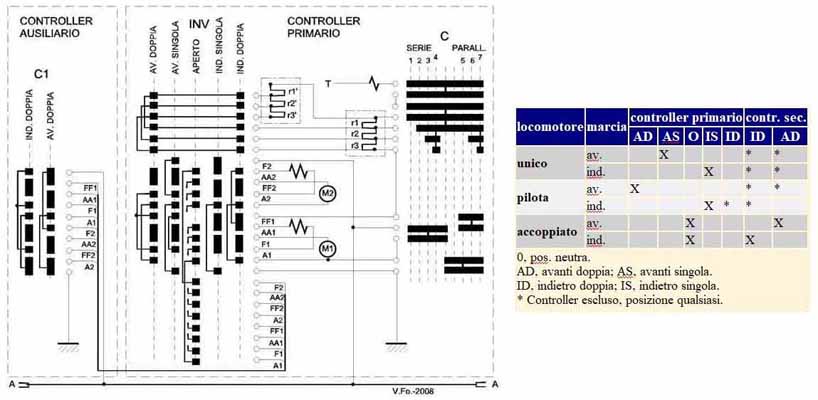

Con questi presupposti è stato sviluppato lo schema sotto riportato; chi ha la pazienza di seguirlo, troverà che realizza le connessioni volute.

locomotore marcia controller primario contr. sec.
AD AS O IS ID ID AD
unico av.   X       * *
ind.       X   * *
pilota av. X         * *
ind.       X * *
accoppiato av.     X       X
ind. X X
0, pos. neutra
AD, avanti doppia; AS, avanti singola
ID, indietro doppia; IS, indietro singola
* Controller escluso, posizione qualsiasi

Osservazioni

  1. In una normale vettura tramviaria bidirezionale le indicazioni avanti e indietro hanno un significato preciso; avanti denota la marcia avanti nel posto di guida attivo, che sarebbe marcia indietro nell'altro posto di guida; nel caso dei locomotori ATAG a cabina unica, essendo il controller disposto trasversalmente, i due termini sembrano privi di reale significato e vi sarà stato qualche altro indicativo o criterio per individuare il senso di marcia (ad es., avanti sarebbe potuto corrispondere alla marcia verso destra di chi si pone di fronte al controller).
  2. La parte superiore dell'invertitore (INV) provvede, nelle posizioni di doppia trazione, a collegare in parallelo alle resistenze del reostato r1, r2, r3 altrettante resistenze eguali, r1', r2', r3'; in doppia trazione la corrente nel reostato è infatti doppia di quella in trazione singola e, per mantenere lo stesso valore di accelerazione, è necessario dimezzare i valori resistivi del reostato. Il circuito indicato è naturalmente solo supposto, ma una conferma dell'esistenza del problema si ha confrontando le immagini dei due locomotori L23, L27, modificati dall'ATAC sopprimendo la doppia trazione e rendendoli quindi eguali a normali motrici tramviarie, e quelle di altri analoghi rotabili: sull'imperiale degli L23, L27 si trovano due cassette di resistenze del reostato, mentre sui locomotori originali se ne hanno quattro.

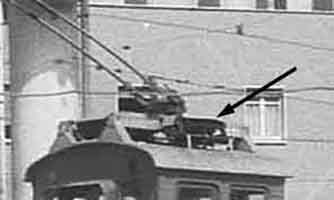

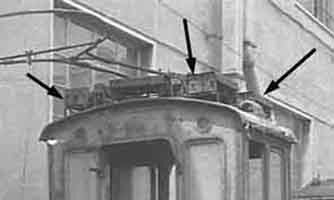

I locomotori portano all'origine quattro cassette di resistenze per il reostato di avviamento (a sinistra);
nei loconotori modificati eliminando la doppia trazione le cassette sono ridotte a due (a destra).

Alcune reti tramviarie utilizzanti treni con rimorchiate pilota o unità motrici doppie

rete quant.
treni
tipo treni* trolley ** nota
Parigi 350 M2+Rp sulla sola motrice 1923-1932
motr. utilizzabili anche singolarmente
Marsiglia   M2+Rp sulla sola motrice .
Bordeaux   M2+M2 sulle due motrici fino al 1955
Lione 5 M2+M2 su una sola motrice
Blackpool 9 M2+Rp sulla sola motrice 1960-1980
Brighton ## 4 M1+Rp sulla sola motrice nel 1964
Budapest 200 M1+M1, M1+R+M1 sulle due motrici
su una sola motrice
1923-1980
Budapest # 18 M2+Rp sulla sola motrice 1961-1985
Berlino 250 vett. M2+M2 sulle due motrici 1931-1975
motr. utilizzabili anche singolarmente
Essen 35 M2+M2 sulle due motrici
Barcellona 5 M2+Rp sui due rotabili nel 1963
Atene 10 M2+Rp sulla sola motrice nel 1939
Il Cairo   M2+Rp, M2+R+Rp sui due rotabili in servizio fino anni Ottanta
Roma 14 vett. M2+M2 sulle due motrici locomotori 1926-1980
utilizzabili anche singolarmente
* M1, motrice ad un motore; M2, motrice a due motori: R, rimorchiata non pilota; Rp, rimorchiata pilota.
** In caso di trolley sui due rotabili, è attivo quello della vettura di testa.
# Tramvia sotterranea del 1896 (Földalatti).
## Volks Railway.

Note sull'applicazione a Roma.

  1. Si è detto che non si trova traccia dell'uso della doppia trazione con i locomotori di cui sopra, nè si ha documentazione ufficiale del loro impiego. C'è però da osservare come nel 1976, cioè quando già apparivano prossimi alla demolizione, due di essi, gli L11 ed L13, siano stati accoppiati in doppia trazione, per essere in grado di trainare le motrici articolate guaste sulla salita di via Aldrovandi. Ciò indica che ancora nel 1976 all'ATAC c'era qualcuno che sapeva come accoppiarli e come utilizzarli, oltre a sapere dove trovare il cavo di accoppiamento sicuramente dimenticato nel fondo di qualche magazzino.

  2. La presenza di due motrici a truck, le 403 e 409, modificate eliminando controller e fari da una delle testate ma mantenendo gli accessi da entrambi i lati, ha fatto supporre che si volesse sperimentare la doppia trazione, ma nulla appare sia seguito alla modifica delle vetture, benchè un appassionato dell'epoca raccontasse che "a Roma circola un tram formato da due motrici piccole".

  3. Nel 1941 era in servizio, sulla linea 1 di via Flaminia, qualche treno con due motrici accoppiate trainanti un rimorchio; non si ha nessuna notizia sul sistema adottato. Dai ricordi del webeditor, uno di questi treni era composto dalla motrice di testa 1027 e dalla motrice accoppiata 345 privata del trolley, oltre ad un rimorchio a sei finestrini; tra le due motrici correva un cavo di sezione apparentemente abbastanza ridotta, come quello di accoppiamento dei locomotori, fissato in maniera casareccia all'aggancio centrale, direttamente collegato alle vetture senza alcun accoppiatore. Si può ragionevolmente pensare che all'ATAG avessero copiato il circuito dei locomotori, semplificandolo rendendo la composizione fissa, eliminando cioè la necessità del doppio controller, del controller con l'invertitore speciale, ecc.; i gruppi di due motori di ogni motrice avranno funzionato come motori singoli. Restano però due interrogativi: la 1027 aveva due motori CT136K da 55 CV e la 345 due GE249 da 49 CV e si avrebbe avuto globalmente un rotabile con un motore da 110 e uno da 78 CV da accoppiare in serie o in parallelo, situazione a dir poco singolare; inoltre, il reostato della 1027 avrebbe dovuto essere dimezzato nel valore delle resistenze. Il "tram formato da due motrici piccole" della nota 2 era probabilmente uno di questi treni circolante senza rimorchio.
