S.H. Short. Scambio per linea di contatto sotterranea o per trazione funicolare

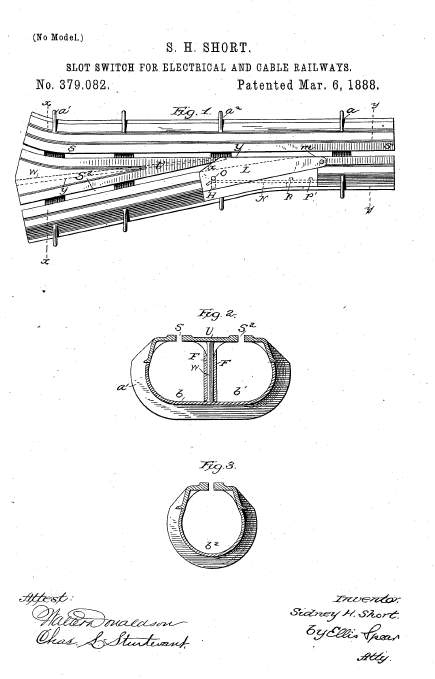

Brevetto US 379082 del 6-III-1888.

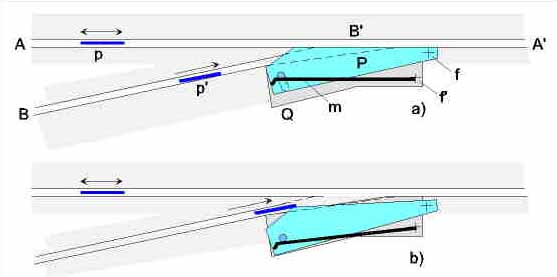

Nella figura mostrato in AA' un tratto dicondotto sotterraneo o caniveau rettilineo, nel quale un plough p scorre liberamente nei due sensi; la via deviata BB' bloccata alla diramazione dalla piastra P girevole attorno al fulcro f, scorrevole sulla piastra fissa Q, mantenuta in posizione da una molla m imperniata in f'. Un plough p' proveniente da B pu forzare P a ruotare vincendo l'azione della molla e liberando momentaneamente il condotto BB'.

Osservazione. - Si vede subito che il dispositivo non ha alcun senso pratico, non rendendo possibile il transito dei plough nel senso A'B. Nulla detto sulla disposizione dei conduttori di presa di corrente o delle funi in trazione funicolare. Oltretutto si tratta di un dispositivo talmente elementare che c' da meravigliarsi che sia stato possibile brevettarlo.
